ПТН3050-20ЕЕ
Регулировка высоты гибочной балки
Обеспечивает регулировку радиуса гиба для различных толщин металла.
Защита рабочей зоны
В случае опасного приближения оператора к рабочей зоне станок отключается.
Рабочие планки
Быстросъемные специальные прижимные и гибочные планки.
Цена
от 3 315 538 руб.

Бесплатная доставка до ТК
Нет в наличии
Описание
Преимущества
Характеристики
Комплектация и опции
Описание

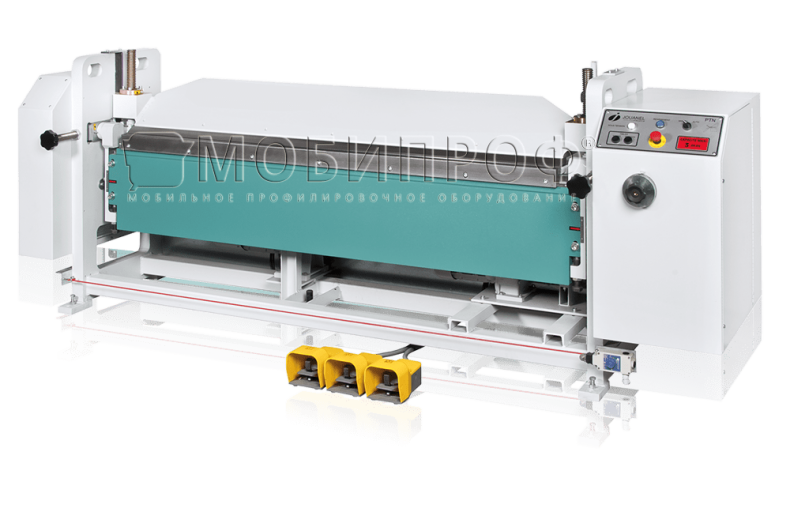

Электромеханический листогибочный станок ПТН3050-20ЕЕ предназначен для изготовления различного спектра изделий для кровли, лифтов, дверных коробок фасадов и вентиляции из стали максимальной толщиной до 2,0 мм и длиной до 3050 мм.

Отличительной особенностью станка является возможность установки гибочных планок различной ширины (15, 20 и 30 мм), а так же специальных прижимных планок позволяющих выпускать широкий спектр сложных изделий различной конфигурации.

Сменные прижимные планки листогиба ПТН

Использование специальных прижимных планок уменьшает толщину гиба:

  • до 30% для RT30, RTA, RTO;
  • до 50% для RTB;
  • до 60% для RT10, RT15.

Максимальная скорость поворота гибочной траверсы достигает 90ᴼ/1,8 сек, а скорость вертикального хода прижимной траверсы до 20 мм/сек, при полной максимальной ширине раскрытия прижимной балки 130 мм. Такие скорости перемещения рабочих органов станка позволяют, в сочетании с электромеханической регулировкой ограничения угла гиба (изгиба заготовки), существенно повысить скорость работы на электромеханическом листогибе ПТН3050-20ЕЕ.

Модель ПТН3050-20ЕЕ комплектуются гибочной планкой шириной 40 мм.

Станок оснащен педальным блоком управления прижимной и гибочной балок.

В качестве опции доступна автоматическая система управления с сенсорной панелью оператора диагональю 6 дюймов. АСУ позволяет программировать углы гиба, положения заднего упора, высоты подъема прижимной балки, вести подсчет произведенных деталей, автоматически корректирует угол гиба в зависимости от толщины и вида материала, подсказывает в каком порядке производятся гибы и в каком направлении нужно переворачивать металл. В памяти системы управления может храниться до 2000 программ по 20 гибов в каждой.

В комплекте с АСУ  поставляется электромеханический задний упор и автоматический цикл гибки.

Печать
Преимущества
  • оптимально рассчитанная жесткая конструкция гарантированно обеспечивает идеальный гиб заготовки из стали толщиной до 2,0 мм;
  • полнопроходная конструкция (без ограничения по глубине подачи) значительно расширяет спектр использования листогиба, позволяя гнуть крупногабаритные изделия (парапеты, и т.д.), изготавливать воздуховоды, дверные коробки и детали лифтов;
  • сменная планка прижимной балки с углом в 40 градусов обеспечивает максимальный гиб в 140 градусов;
  • опциональные специальные быстросъемные и взаимозаменяемые накладки гибочной балки из высоколегированной термообработанной стали позволяют выпускать широкий спектр сложных изделий с минимальным обратным гибом различной конфигурации;
  • специальные прижимные накладки позволяют выпускать широкий спектр сложных изделий: RT 10, 20, 30; RAG (радиусная под 160ᴼ); RTA (с пятой высокая); RTO (сегментная); RTB (с пятой низкая);
  • вертикальная настройка положения гибочной балки позволяет облегчить гиб и обеспечить регулировку радиуса гиба при различных толщинах и материалах заготовки.
Характеристики
Рабочая длина, мм 3050
Толщина гиба, мм 2,0
Угол гиба, ° 140
Ширина гибочной планки, мм 40
Минимальная полка, толщин металла, мм 10
Минимальный противогиб, мм 42
Глубина подачи, мм без ограничения
Потребляемая мощность, кВт 2,2
Размеры, ДхШхВ, мм 4110х830х1160
Масса, кг 3100
Комплектация и опции
В комплекте: электромеханический угломер, педальный блок управления, система защиты оператора.
3 315 538 руб.
Нет в наличии
Виды профилей
Угол внутренний
Угол внутренний малый
Уголок
Угол наружный большой
Угол наружный
Планка завершающая
Планка торцевая
Планка торцевая малая
Планка соеденительная
Планка начальная
Планка карнизная
Отлив
Конек прямоугольный
Конек малый нижний
Ендова малая нижняя
