Фальцевая кровля

Внешний вид фальцевой кровли не нарушает сложившийся архитектурный облик, потэтому фальцевая кровля с успехом может использоваться не только в строительстве новых зданий и сооружений, но и для реконструкции старых. Такая кровля придает зданию элегантный вид. Двойной стоячий фальц для соединения отдельных кровельных картин стали использовать в России, в Санкт-Петербурге, в конце 19-го века. В Западной Европе технология двойного стоячего фальца появилась немного позже. Качество кровли, смонтированной по такой технологии, является чрезвычайно высоким. По словам мастеров-кровельщиков, в центре Санкт-Петербурга до сих пор можно найти участки кровли в хорошем состоянии, сохранившиеся с дореволюционных времен.

Рулонная фальцевая кровля

Металлическая фальцевая кровля с применением двойного стоячего фальца является на сегодняшний день самым надежным видом кровельного покрытия, предназначенным для российских климатических условий. Срок службы металлической фальцевой кровли, цена которой, определенно, себя окупает, сопоставим со сроком службы материала и составляет для стали 25-30 лет и для алюминия, меди - более 100 лет. Условием сохранения герметичности на протяжении всего срока службы является качественное выполнение всех узлов фальцевой кровли и соблюдение технологии при монтаже кровельного покрытия.

Хорошо продуманная, подготовленная и простая в применении система двойного стоячего и защелкивающегося фальца в любой области иФальцевая кровлямеет свои решения и дает возможность разработки зданий различных форм. Спрофилированные панели любой длины и формы, отсутствие отверстий под крепления на поверхности кровли, мобильное производственное оборудование и обширный комплекс дополнительных элементов не оставит без внимания ни одного проектного решения, независимо от того промышленная это область или жилищное строительство, маленький объект или крупный. Промышленные здания, спортивные центры, аэропорты, выставочные комплексы и административные здания, построенные по рулонной технологии, уникальны и безупречно передают индивидуальный почерк архитектора. Купить фальцевую кровлю – это разумное решение.

Преимущества фальцевой кровли:

    • использование долговечных, износоустойчивых и стойких к коррозии материалов - стали с полимерным покрытием, цинк-титана и меди;
    • применение фальцевой технологии для кровель с малым уклоном, имеющих сложную конфигурацию и большую площадь;
    • герметичность покрытия за счет устройства двойного стоячего фальца (при отсутствии горизонтальных лежачих фальцев и технологических отверстий);
    • монтаж фальцевой кровли - практически бесшумный, что не мало важно при работе в густонаселнных районах;
    • мобильное кровельное оборудование позволяет выполнять все работы как в закрытом помещении так и непосредственно на крыше.

Материал и обработка

У каждого материала есть свое предназначение, а у каждого архитектора свое видение объекта и свои идеи. Привлекательное разнообразие материалов (алюминий, медь, оцинкованная сталь с пластиковым покрытием, цинк), технология, дающая возможность перекрытия больших пролетов спрофилированными панелями даже при сочетании различных форм кровли и фасадов, открывает фактически неограниченЦветные панели фальцевой кровлиные возможности применения системных решений в различных проектах. Возможность установки оборудования для профилирования панелей рулонной фальцевой кровли непосредственно на кровле позволяет сократить затраты и сроки проведения работ, что особенно выгодно при работе с кровлями больших размеров. Вся продукция и материалы соответствуют высоким стандартам атмосферостойкости и устойчивости к образованию коррозии. Неизменно высокое качество достигается регулярными осмотрами и контролем, что необходимо, если пожелания заказчика и инновационные идеи архитектора, относительно изящных и функциональных кровель и фасадов должны стать многолетней действительностью. В дополнению к большому и неповторимому разнообразию материалов, доступных для панелей, Вы можете обращаться к системе покрытий, чтобы выбрать лучшее из возможного для осуществления Ваших замыслов. Эта система разработана для индивидуального применения и может обеспечить требуемую устойчивость к ультрафиолетовому излучению и механическим повреждениям. Только с помощью правильной комбинации материала и покрытия можно достичь необходимого уровня антикоррозийной защиты, разнообразных оттенков, яркости покрытия, и устойчивости к различным погодным условиям. Система покрытий предлагает большое разнообразие оттенков. При оформлении заказа клиенты могут выбирать цвет по каталогу RAL. Специальные цвета возможны по запросу. Используются только высококачественные покрытия. Это лак на основе полиэстера, используемый для покрытия алюминия и стали, PVdF, используемое для высококачественной, тонкослойной лакировки.

Медная фальцевая кровля

Срок службы медной фальцевой кровли составляет 100-150 лет. В течении всего срока службы фальцевая кровля из меди не требует специального ухода: дополнительной защиты и покраски. Благодаря высокой пластичности меди ее можно применять при устройстве кровель любой конфигурации.

Для укладки фальцевой кровли из меди используют метод фальцевания. Применяют фальцы как одинарные, так и двойные; при этом двойной фальц обеспечивает более надежное соединение

медная фальцевая кровля укладывается только на сплошную обрешетку. Это обязательное требование, выполнение которого обеспечивает в дальнейшем максимальный срок службы.

К обрешетке медная фальцевая кровля крепится специальными "плавающими" кляммерами, которые обспечивают компенсацию термической подвижки кровли, связанную с сезонными перепадами температур.

Двойной стоячий фальц и защелкивающийся фальц

В результате использования высококачественных материалов, спрофилированные панели - надежны и безопасны. Панель картины плотно фиксируются на подконструкции с помощью специальных невидимых креплений (кляммеров «мертвые точки», либо «плавающих» кляммеров), учитывающие температурные расширения материалов. Нагрузки в полном объеме распределяются по всей длине профиля. Незначительный вес, различная ширина (от 250 мм до 620 мм) и форма, а также желаемая длина способствуют легкому, быстрому и малозатратному монтажу.

После «защелкивания» производится окончательное закрытие стыка:

  • для панелей с двойным стоячим фальцем с помощью специального ручного инструмента, либо автоматических закаточных машин. Тем самым обеспечивается полная непроницаемость соединения и возможность устройства покрытий при минимальных углах уклона;
  • для панелей с защелкивающемся фальцем - простым нажатием ноги, причем, отсутствует полная необходимость в использовании специального фальцующего инструмента.

Типовое решение паро-, тепло- и гидроизоляции

Типовые решения паро-, тепло- и гидроизоляции

В области устройства кровель и облицовки фасадов обязательно учитываются аспекты строительной физики, касающиеся надежности и безопасности. Система металлических профилированных панелей прошла, длительные испытания и доказала, что является идеальным проектным решением для объектов жилого, промышленного и коммерческого назначения.

Преимущества

Система предназначена для устройства вентилируемых и не вентилируемых кровельных покрытий, фасадов, практически для всех типов основания и несущих подконструкций.

Возможная ширина панелей:

От 250 мм до 620 мм.

Возможная длина:

Ограничена лишь физическими свойствами используемого материала и системой крепления.

Уклон кровли:

До 1 градуса.

Крепление:

Правильное использование системы «плавающих» кляммеров и «мертвых точек», а также форма фальцевого замка переводит простое покрытие в разряд четко отлаженного, работающего механизма

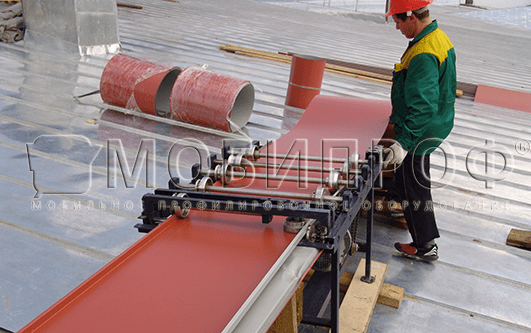

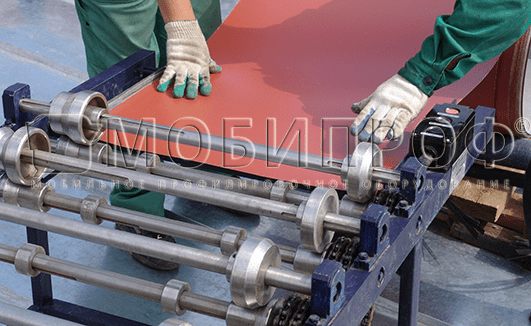

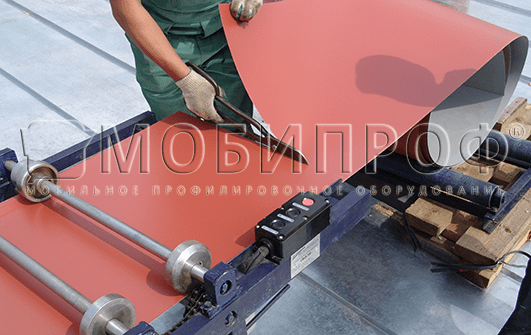

Производство фальцевой кровли:

В заводских условиях или непосредственно на строительной площадке из сортового проката, с помощью мобильного оборудования.

Принадлежности:

Элементы окончательной отделки, системы снегозадержания, вентиляции, ограждения, эксплуатационные настилы и карнизы; вентиляционные и водосточные системы, и т.д.

узлы фальцевой кровли

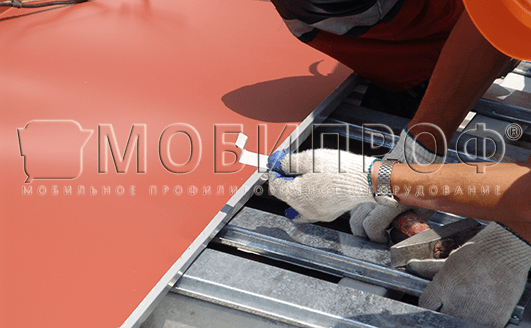

  • крепление к обрешётке

    Подкровельная система крепления с помощью кляммеров обеспечивает герметичность кровельного покрытия и учитывает температурную деформацию металла. Один край уложенного листа закрепляется крепёжными изделиями(кляммерами) к обрешётке.

    Крепление рядовых листов кровли к обрешётке:

    Крепёжные детали располагаются по краю листа с интервалами 600 мм.

    При использовании для кровли листов длиной более 10 м необходимо закрепить их к обрешётке плавающими кляммерами, которые обеспечивают герметичность кровли при температурной деформации металла.

    крепление панелей фальцевой кровли к обрешотке

  • продольный шов

    Продольное соединение кровельных панелей осуществляется с помощью герметичного шва - двойного стоячего фальца.

    Особенности соеденения кровельных листов:

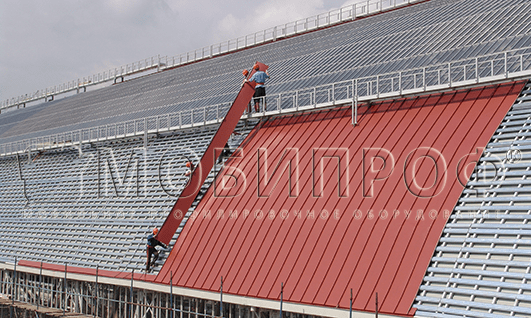

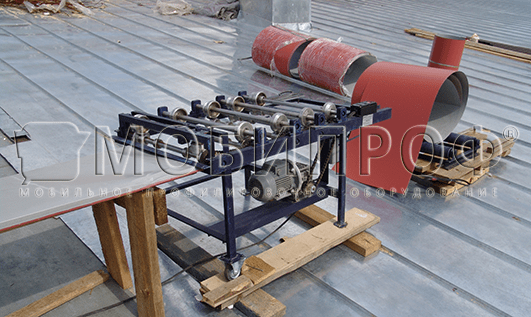

    Поднимать на крышу рекомендуется по одному листу или устанавливать кровельные станки непосредственно на месте монтажа.

    Рекомендуется для кровли применять листы длиной, равной длине ската, и таким способом избегать устройства горизонтальных фальцевых соединений.

    Рекомендуется применять листы длиной до 10 м. При большей длине необходимо руководствоваться специальными правилами и использовать плавающие кляммера.

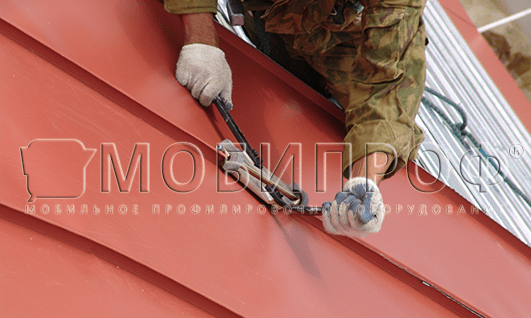

    Для загибания фальцев используется специальный ручной фальцезакаточный инструмент и фальцезакаточные машинки.

    prodolniy shovprodolniy shov2

  • конек кровли

    Существует несколько вариантов выполнения конька металлической фальцевой кровли. Один из основных критериев наличие подкровельной вентиляции.

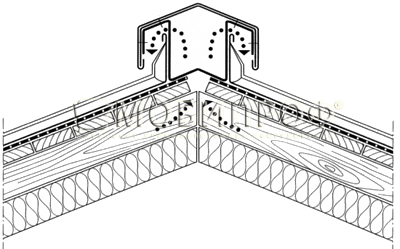

    Устройства конька невентилируемой крыши.

    konek1

    konek2

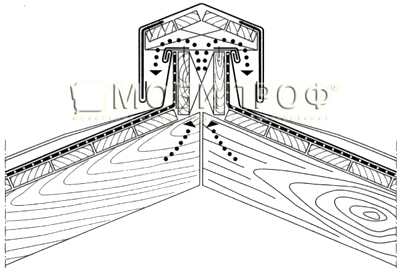

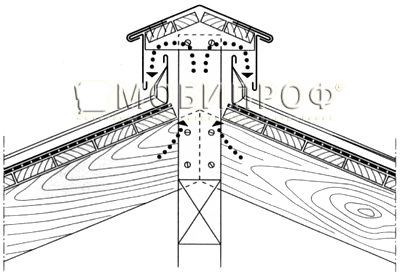

    Примеры устройства конька вентилируемой крыши.

    konek3

    konek4

    konek5

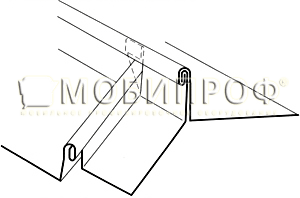

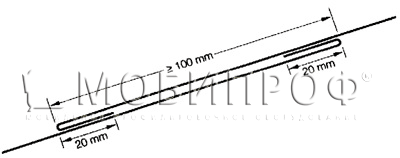

  • горизонтальные швы

    Одно из основных преимуществ металлической фальцевой кровли с двойным стоячим фальцем - минимальное количество горизонтальных поперечных швов.

    Технические решения по устройству горизонтальных швов в крышах с разным уклоном.

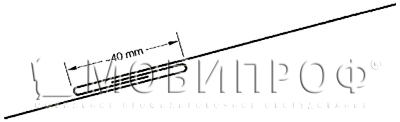

    pri yklone 30

    при уклоне >= 30°

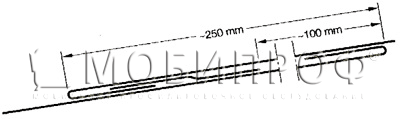

    pri yklone 25

    при уклоне >= 25°

    pri yklone 101

    при уклоне >= 10°

    pri yklone 7

    при уклоне >= 7°

  • карниз

    Кровельный карниз обеспечивает защиту стены от воздействия воды. Правильное устройство карниза необходимо для обеспечения безопасности конструкции всего здания.

    Варианты устройства карниза

    karniz1

    Загибание рядовых листов в зоне карниза

    karniz2

    karniz3

  • слезники

    Слезник обеспечивает защиту от воды вертикальных плоскостей крыши. При устройстве слезника важно соблюдать технологию сопряжения с другими элементам кровли.

    Варианты устройства слезников

    slezniki11

    slezniki22

    slezniki33

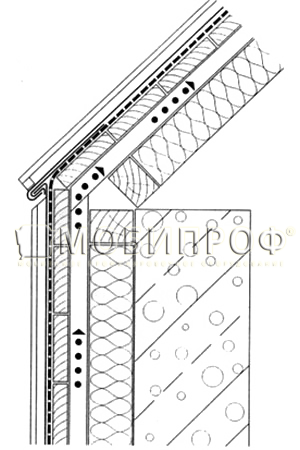

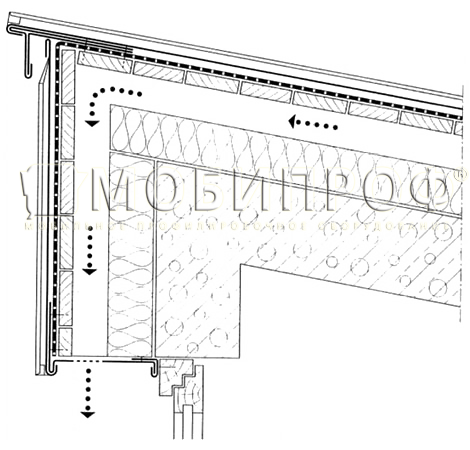

    Технические решения слезников вентилируемых крыш

    slezniki44

  • детали крыш

    Надёжность и герметичность фальцевой кровли во многом зависит от качества выполнения таких узлов, как примыкания и обходы труб, дымоходов, мансардных окон и т.п.

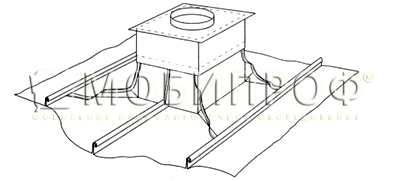

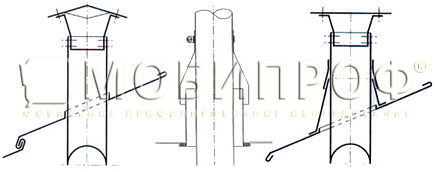

    Устройство дымовых труб, антенн, труб и других подобных деталей

    detali

    detali1

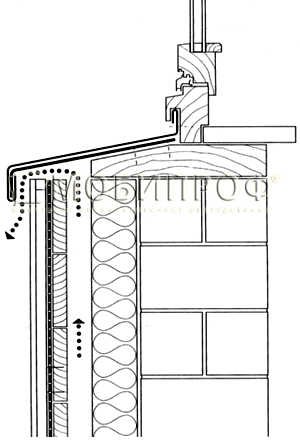

  • подоконник

    Подоконный отлив обеспечивает гидроизоляцию монтажного пространства между стеной и окном. Качественный подоконник - не только функциональная деталь окна, но и эстетическое решение системы защиты.

    Пример устройства подоконников

    podokonnik1

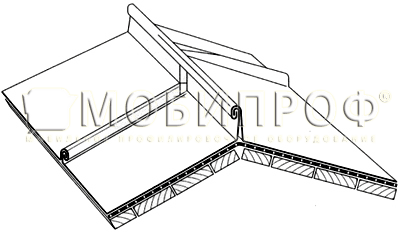

  • ендова

    Герметичное устройство ендовы - залог долговечности металлической фальцевой кровли. В зависимости от климатических условий и конструкции крыши существует несколько вариантов устройства ендовы.

    Крепление водоотводных жёлобов и соединение их с рядовыми листами покрова

    1

    2

    3

    Оборудование водоотводной системы

    Водосточную систему составляют: лоток круглого или прямоугольного сечения с концевыми заглушками, держатели, водосточная труба, воронка, колена, углы, тройники, другие детали.Геометрическую форму и размеры элементов водоотводной системы определяет стандарт РФ. Для оборудования крыш по рулонной технологии могут применяться разные водоотводные системы, разных производителей, соответствующие требованиям упомянутого стандарта.

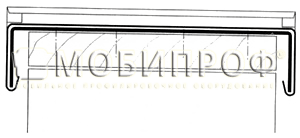

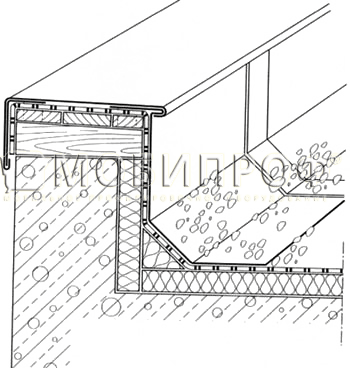

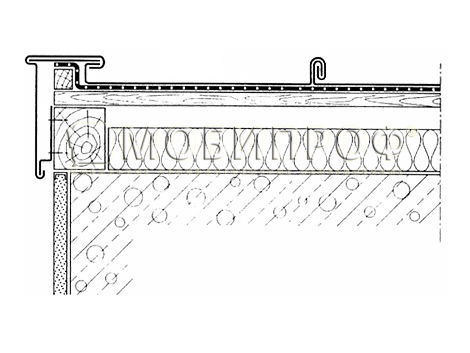

  • парапет

    Парапет - это ограждение кровли, в-основном выполняющее функцию защиты. Окрытия парапета, так же как и фальцевая кровля, выполняются из металла.

    Примеры решения устройства парапетов

    parapet11

    parapet22

    parapet 33

монтаж фальцевой кровли
