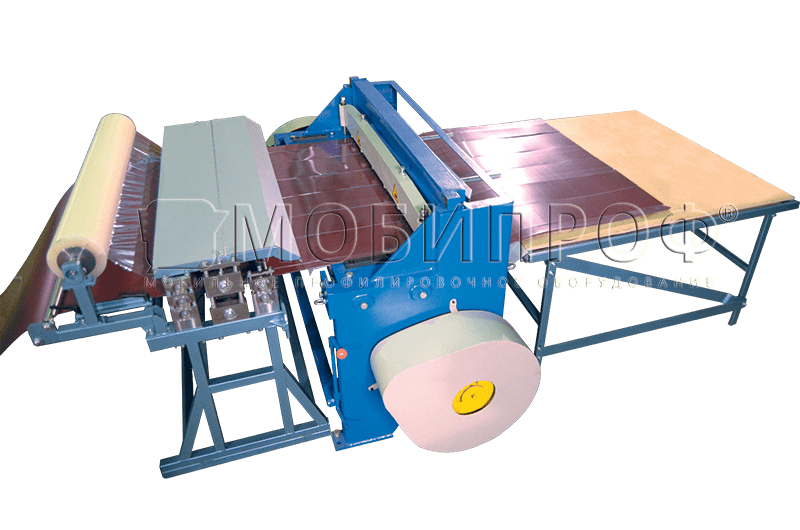

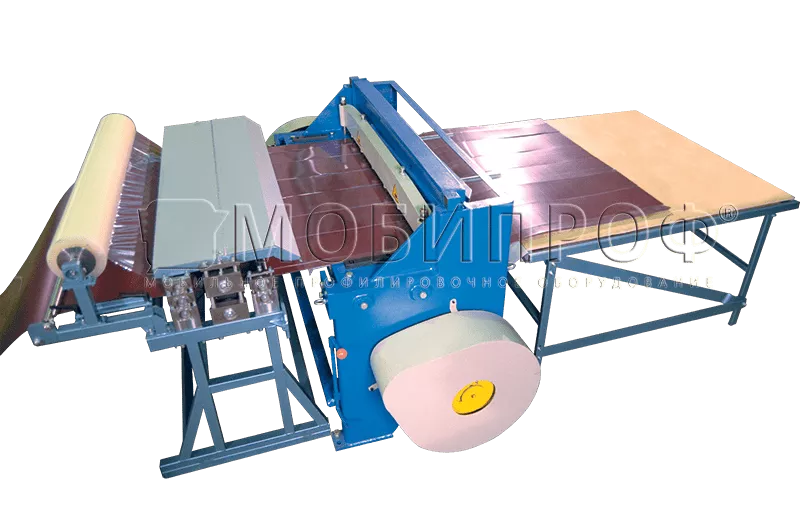

Автоматизированная линия продольно-поперечной резки ЛППР-1250/5-АСУ
ЛППР-1250/5-АСУ

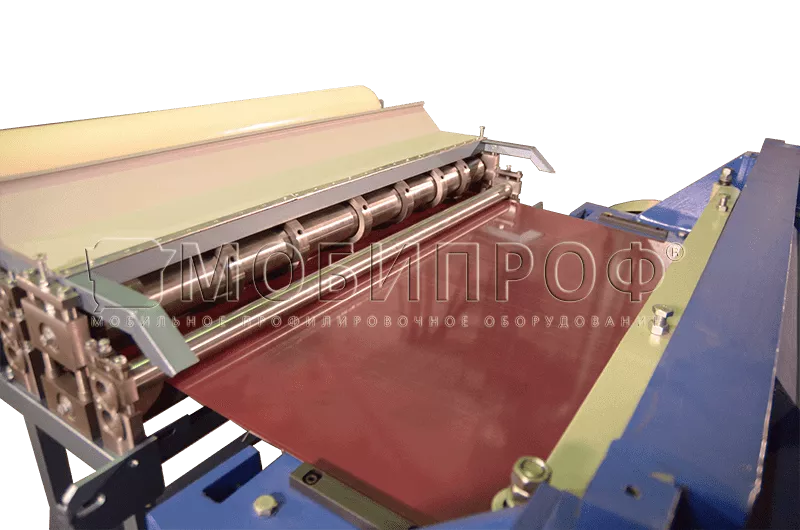

Соосность и параллельность валов
Обеспечивается их посадкой в едином корпусе.

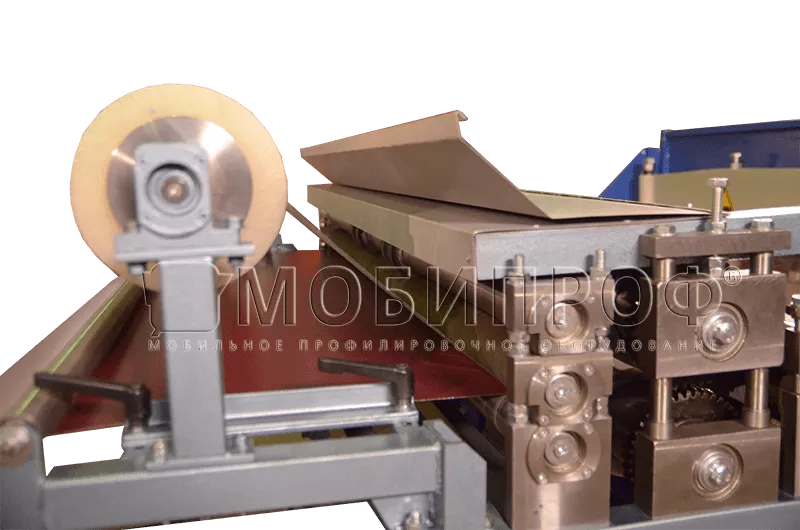

Подвижные направляющие
Для точного позиционирования входящей полосы.

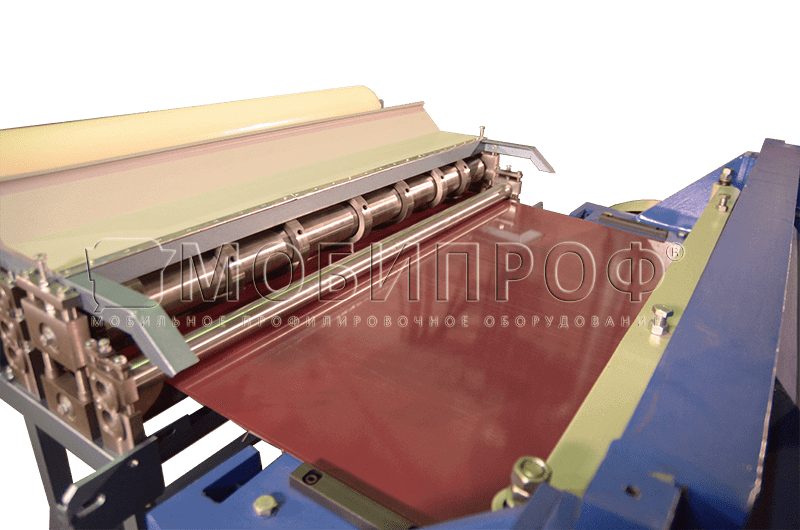

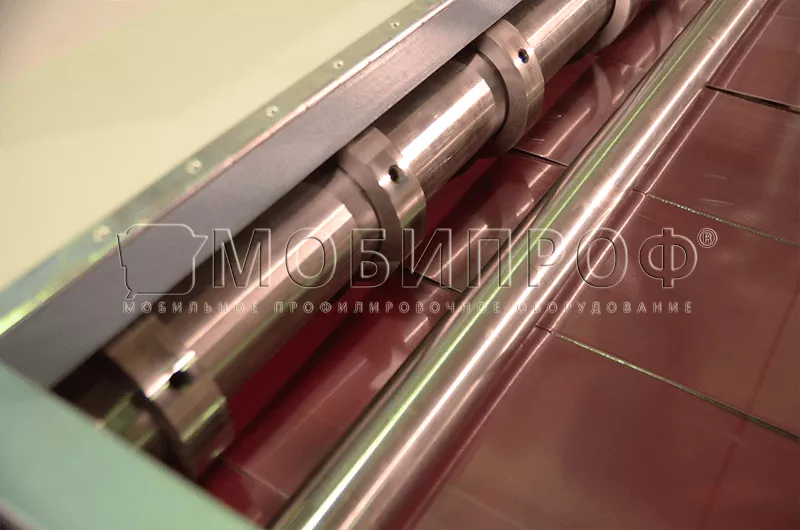

Высокое качество реза
Благодаря валам увеличенного диаметра (90 мм).

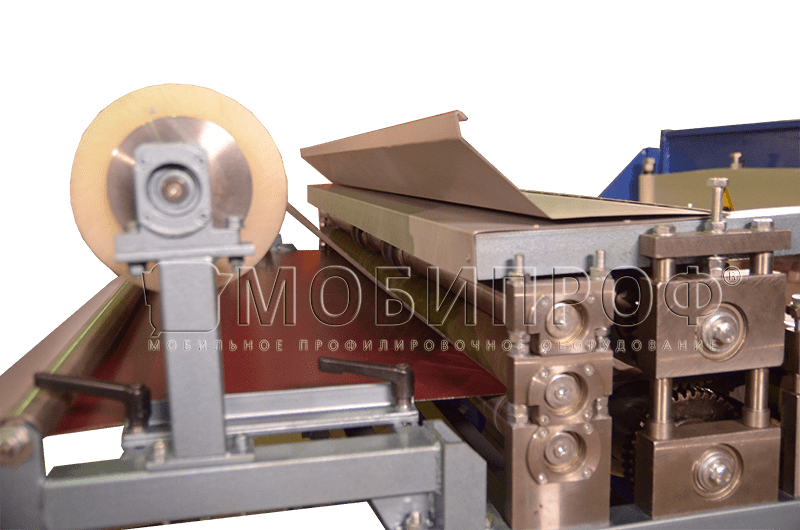

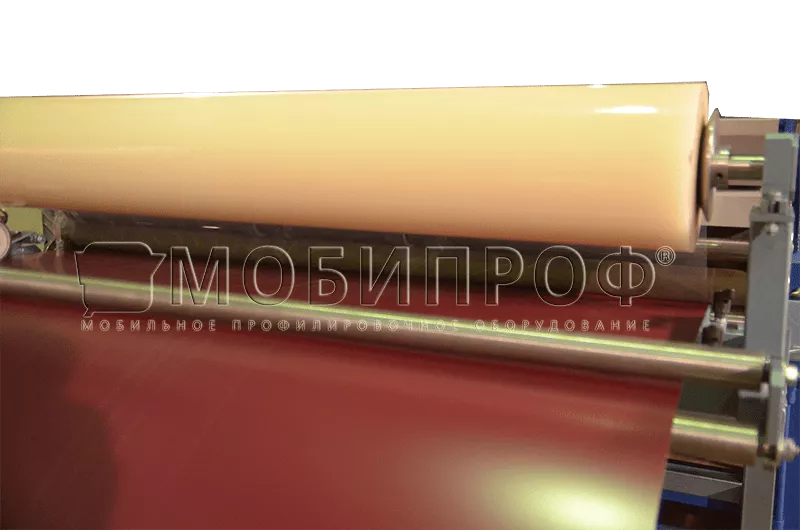

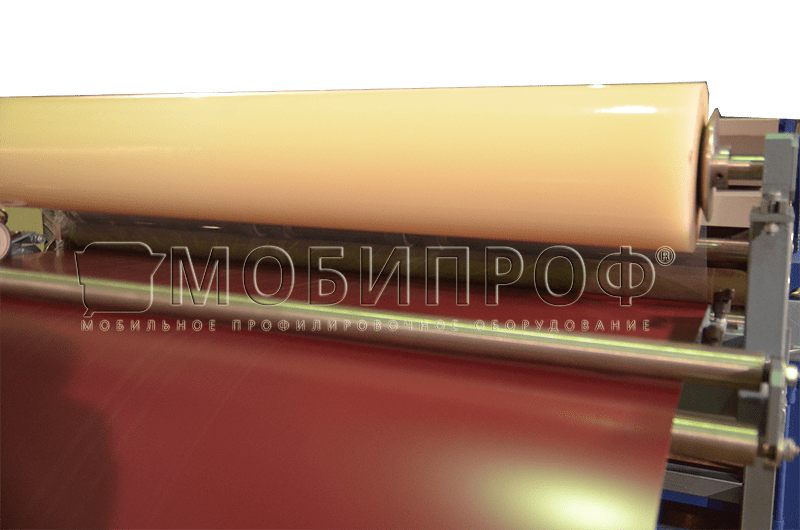

Устройство для нанесения пленки
Устройство для нанесения на металл защитной пленки.

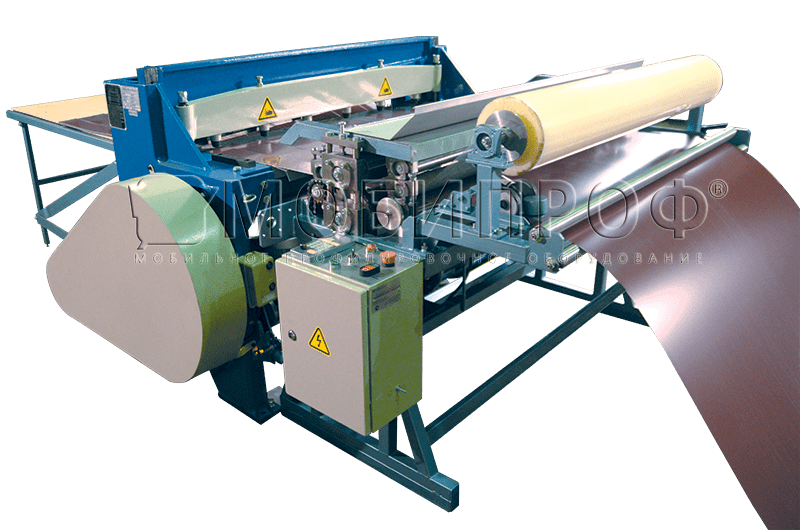

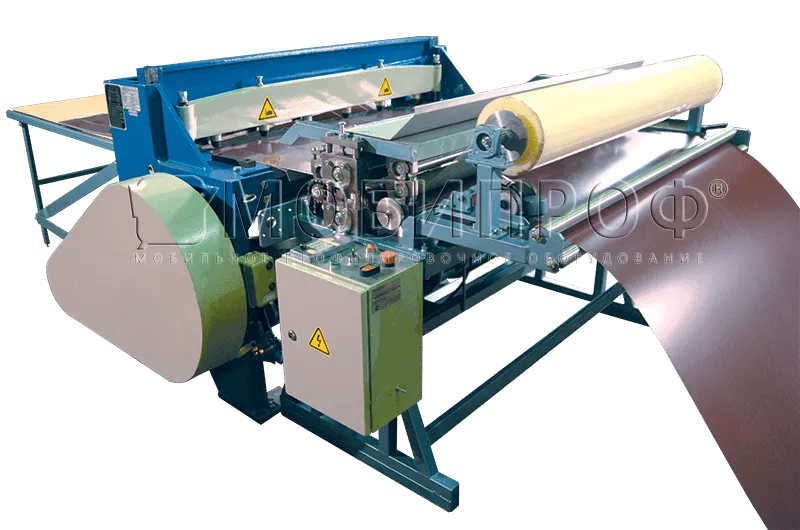

Панель управления
Система автоматического управления.
Бесплатная доставка до ТК
В наличии на складе
Описание
Преимущества
Характеристики
Комплектация и опции
Описание

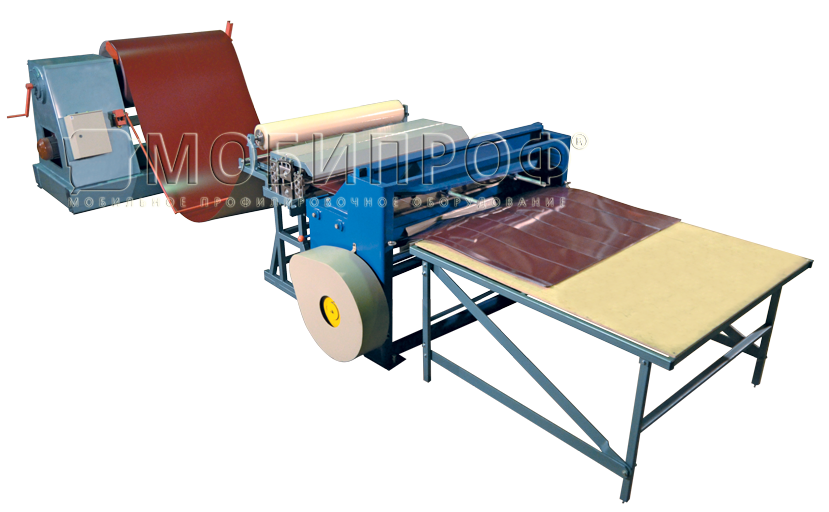

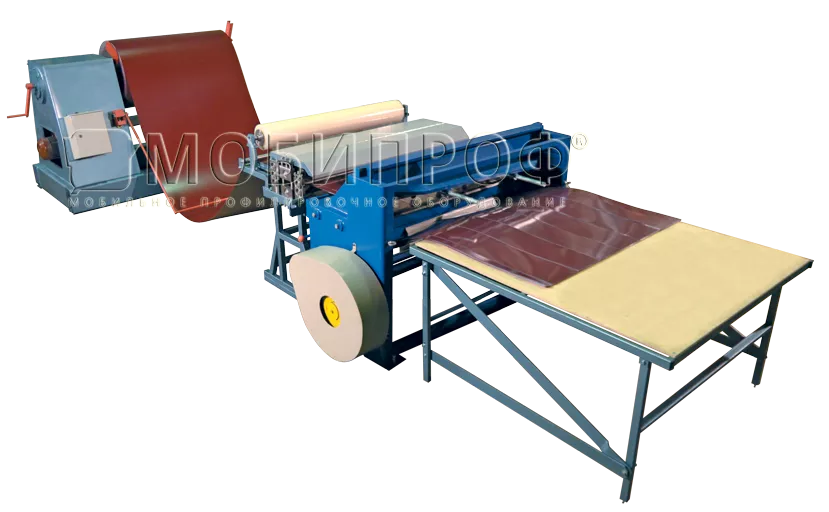

В состав линии входят:

  • электромеханический станок продольной резки СППР-А 1250/1,5 (без ножа поперечной резки);

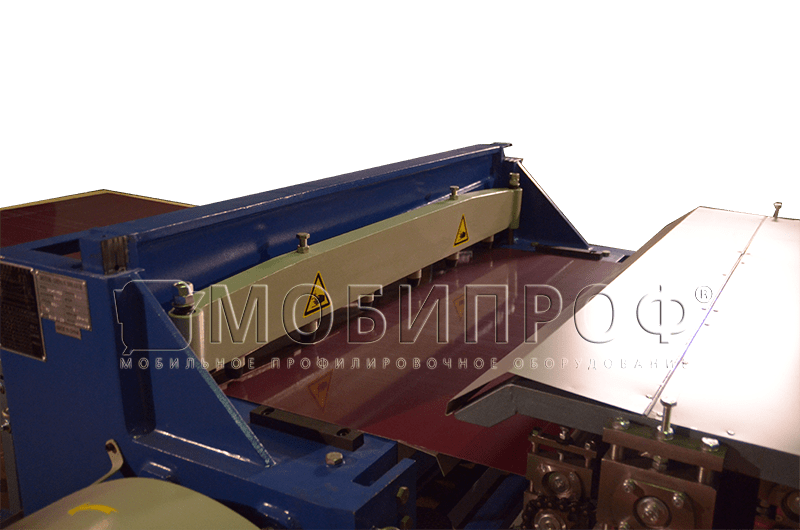

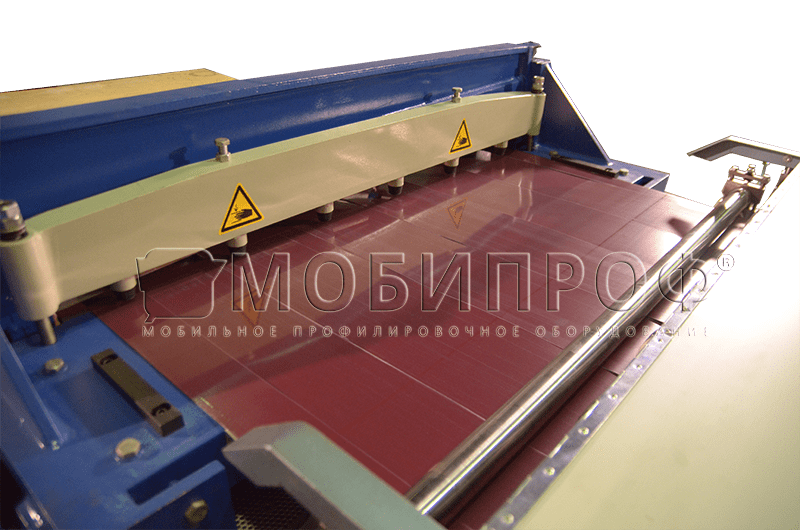

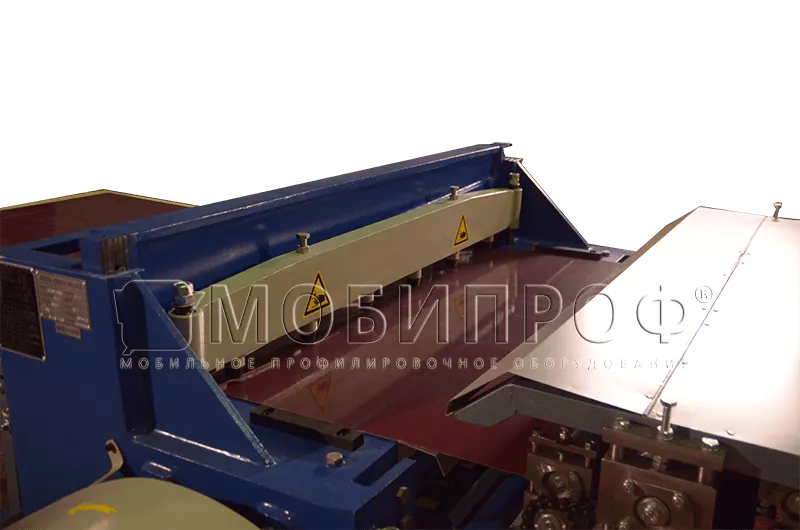

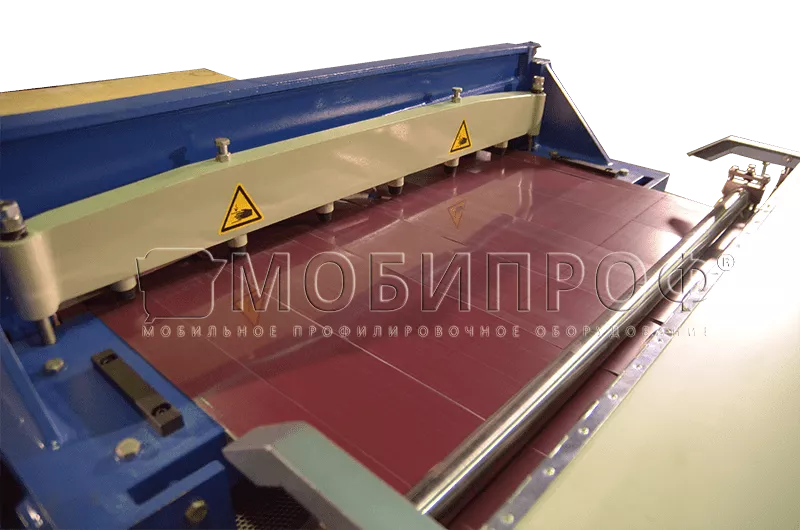

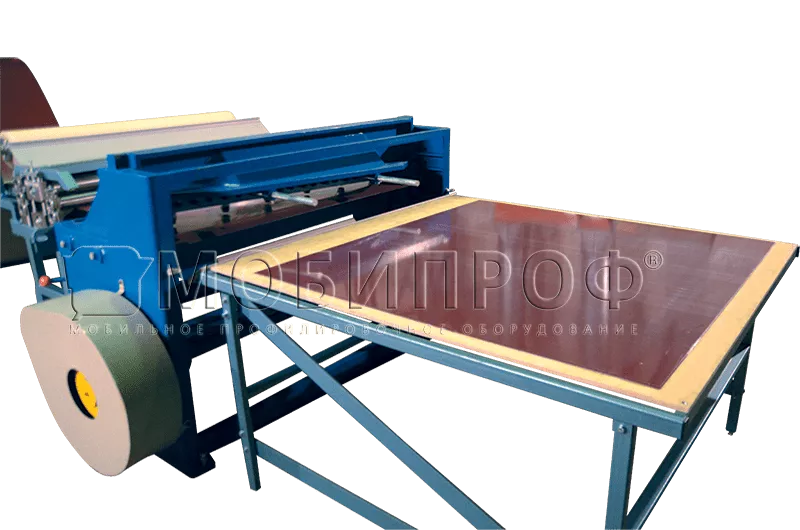

  • электромеханическая гильотина;
  • приводной консольный разматыватель КР-7,5.

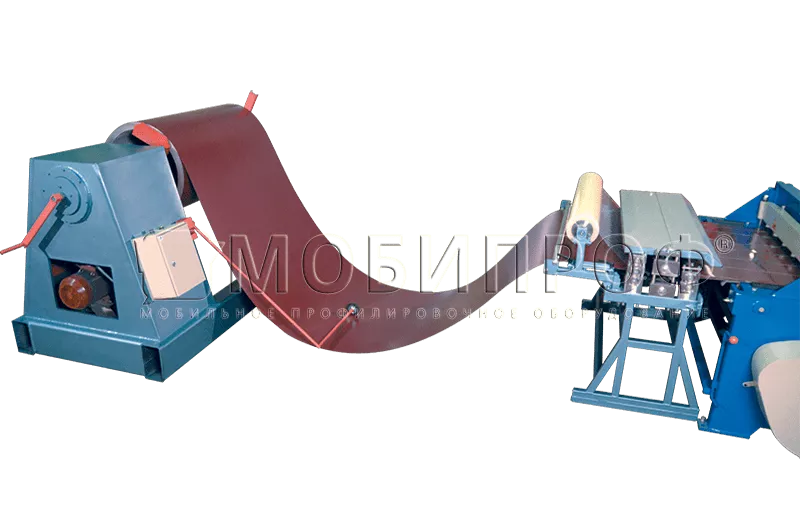

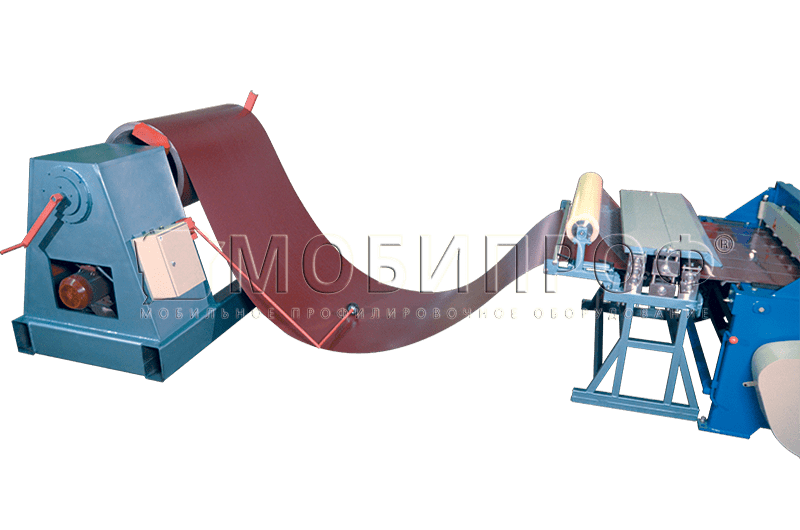

Подача металла в линии осуществляется при помощи консольного приводного разматывателя грузоподъемностью 7,5 тонн. Консольная конструкция разматывателя позволяет легко устанавливать и снимать рулон. Разжим лепестков разматывателя осуществляется вручную путем вращения рукоятки. Во избежание смещения рулона при размотке на лепестки устанавливаются ограничители. Для заправки металла в станок продольной резки на разматывателе предусмотрен ручной режим управления. После того, как металл заправлен в станок по раскрою, на ленту опускается рычаг для контроля скорости размотки, а режим управления разматывателем переводится на автоматический.

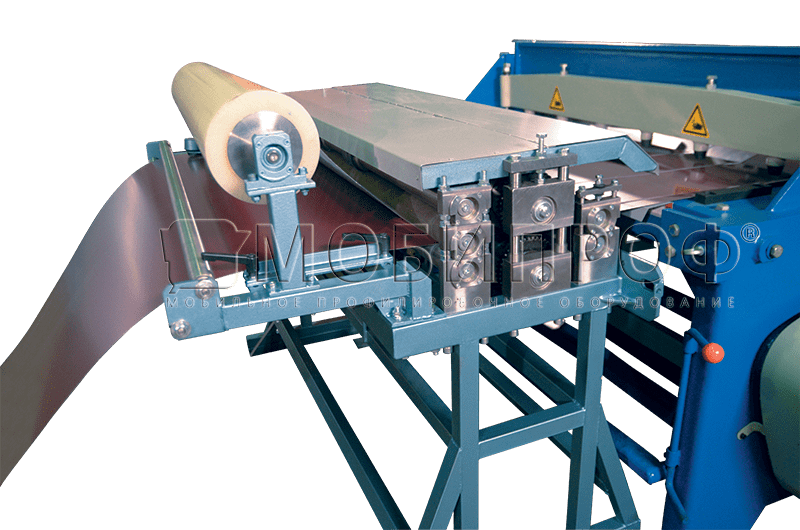

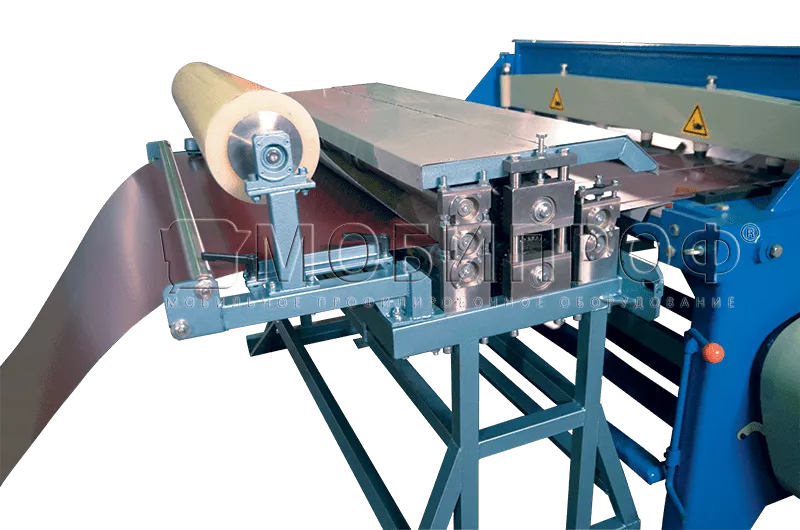

В качестве дополнительной опции на станок по раскрою устанавливается устройство для нанесения на металл защитной пленки. Пленка предварительно вручную наклеивается на край полосы, затем вместе с полосой протягивается между двумя валами (нижний вал железный, а верхний обрезиненный), где и происходит нанесение пленки. После этого металл с нанесенной пленкой режется на блоке продольной резки. В базовой комплектации на станке по раскрою установлено 5 пар ножей продольной резки. Поперечная резка осуществляется при помощи гильотины, которая обеспечивает точный и качественный рез.

Помимо продольного и поперечного раскроя возможно осуществлять только поперечную резку (производство листов). Для этого необходимо в блоке продольной резки поднять вал с верхними ножами.

С помощью пульта АСУ (автоматической системы управления) вводится производственная программа -длина получаемой полосы и количество поперечных резов.


Таблица зависимости максимальной толщины реза от количества используемых ножей:


Примечание: Для резки на полосы шириной менее 80 мм дополнительно устанавливаются специальные узкие ножи.

Преимущества
  • ручной и автоматический режим работы;
  • низкое электропотребление;
  • независимость узлов линии;
  • возможность нанесения на металл защитной пленки;
  • при установке в линию наматывателя возможно осуществлять продольный роспуск с последующей намоткой лент в рулоны (производство штрипса);
  • высокая производительность;
  • небольшая длина линии.
Характеристики
Производительность, м/мин до 10
Толщина продольного реза, мм 0,35 - 1,5
Толщина поперечного реза, мм 0,35 - 3,0
Ширина рулона, мм 1250
Масса рулона, кг до 8000
Минимальная ширина реза*, мм 80
Количество установленных ножей, пара 5
Максимально возможное количество ножей, пара 15
Режим работы, тип автоматический
Потребляемая мощность, кВт 5,15
Напряжение питания, В 380
Количество обслуживающего персонала, чел. 1 - 2
Размеры, ДхШхВ, мм 8000x2100x1600
Масса, кг 3100

Примечание*: Для резки на полосы шириной менее 80 мм дополнительно устанавливаются специальные узкие ножи

Организация работ
Комплектация

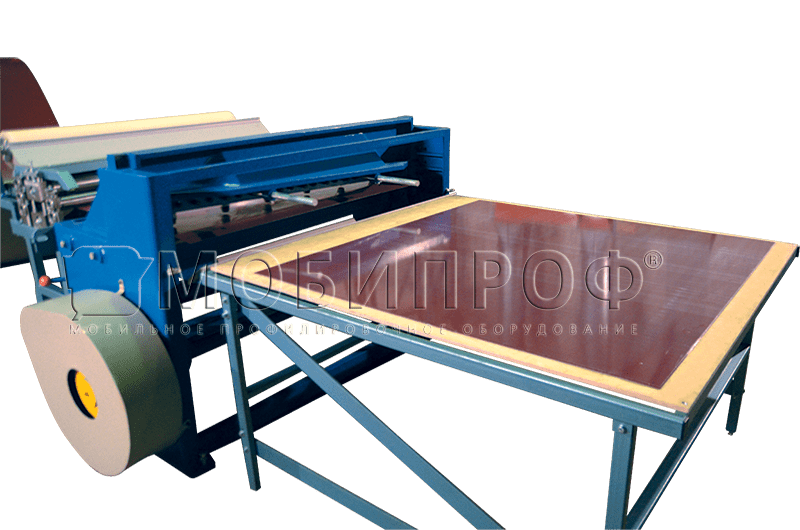

Станок СППР-1250/5-АСУ, размотчик КР-7.5, гильотина, приемный стол.
Опции
Ножи продольной резки
Комплект (2 шт.) дисковых ножей продольной резки для СПР1250/5-А/10-А/АСУ.
9 500 руб.
В корзину
Устройство для нанесения пленки
Опциональный блок для нанесения плёнки.
56 000 руб.
В корзину
