Machine pour de coupe longitudinale et transversale du métal SPR-1250/5-А

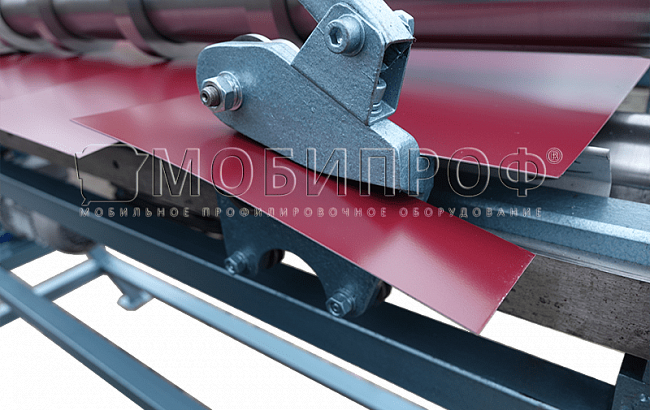

La machine électromécanique pour la coupe longitudinale et transversale SPR-1250/5-А  (cisaille circulaire) est destinée à la coupe longitudinale simultanée en plusieurs bandes d'une largeur paramétrée du métal en feuilles et en rouleau. Epaisseur du coupe maximale : 1,5 mm, largeur maximale de la pièce : 1250 mm. Contrairement aux guillotines, les cisailles circulaires sont dix fois plus productives et leur conception vous permet de couper des pièces sans restriction de longueur. La coupe transversale est effectuée à l'aide d'un couteau circulaire manuel optionnel (jusqu'à 0,8 mm).

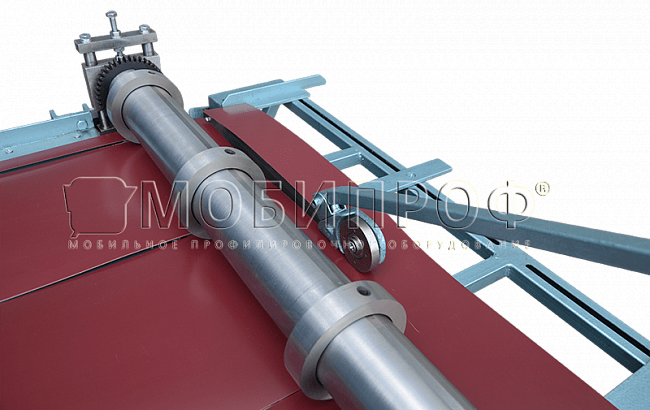

Les arbres équipés de couteaux circulaires sont mis en œuvre par un motoréducteur relié à l'arbre inférieur via la chaîne de commande, transférant le couple de l'arbre inférieur à l'arbre supérieur à l'aide d'engrenages. L'ajustement rapide et facile des couteaux aux différentes largeurs de pièces est effectué en fixant les couteaux avec des vis de serrage dans 2 plans fraisés symétriquement sur l'arbre. La haute qualité de la coupe est assurée par l'usinage de haute précision des surfaces associées du couteau et de l'arbre (surfaces rectifiées), ainsi que par leur ajustement exact, ce qui élimine la déviation et le flottement des couteaux lors de l'installation et du fonctionnement. La distance entre les couteaux de la machine pour la coupe longitudinale et transversale est définie en fonction du gabarit ou du calibre à coulisse.

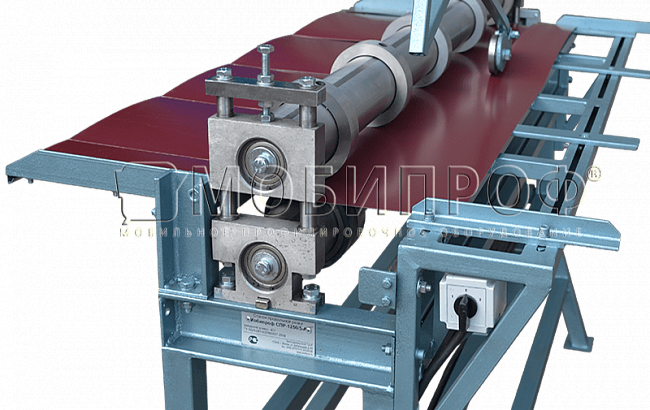

Selon le type de matériau à couper, l'épaisseur et le nombre de couteaux, pour obtenir des bords de haute qualité (sans les bavures), il est également nécessaire d'ajuster le chevauchement des couteaux au moyen d'une vis de réglage qui soulève ou abaisse les coussins supérieurs des chaises du palier, tout en ajustant la distance entre pointes des couteaux circulaires.

Note : Pour couper en bandes d'une largeur de 80 mm max., des couteaux étroits spéciaux sont également installés.

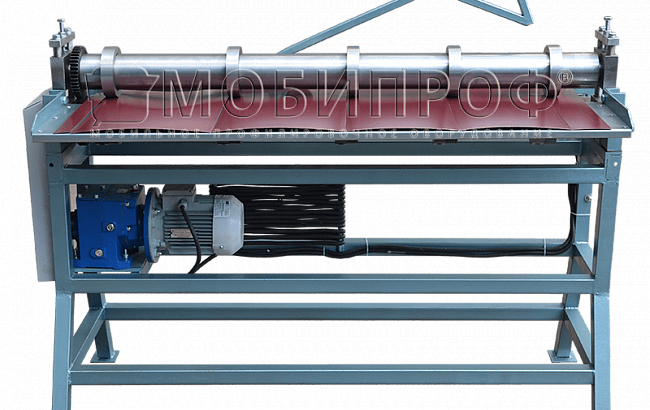

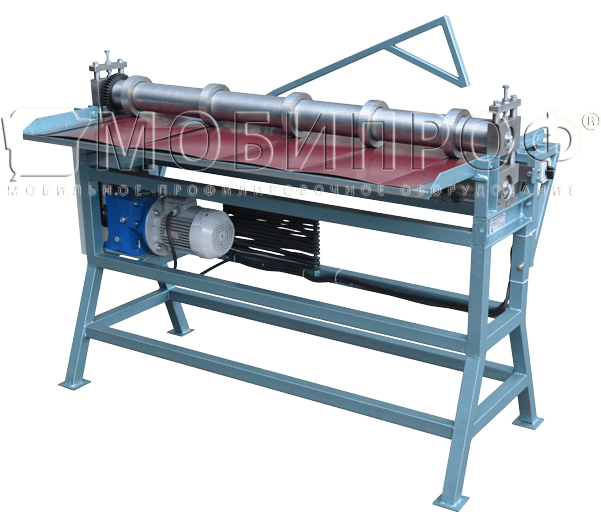

* La photo montre une machine pour la coupe longitudinale et transversale du métal avec équipement optionnel.

• haute précision et qualité de la coupe grâce aux arbres rectifiés d'un diamètre accru (90 mm);
• l'alignement des arbres pour assurer une haute précision de coupe est assuré par leur ajustement dans un seul boîtier;
• le matériel à haute résistance des couteaux circulaires garantit une longue durée de vie (acier à outil / trempe de volume / affilage double face);
• ajustage rapide de la distance entre pointes des couteaux en fonction de l'épaisseur de métal à l'aide d'une conception spéciale des chaises du palier;
• absence de bavures et tirage uniforme des matières brutes grâce à la présence de bagues caoutchoutées installés sous les couteaux supérieurs;
• la conception de la fixation du couteau sur l'arbre permet un ajustage rapide à une nouvelle dimension avec fixation rigide simultanée;
• vitesse élevée de la coupe du métal;

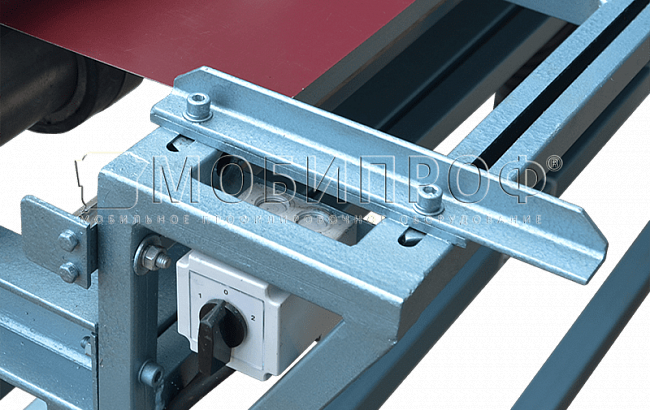

• guides ajustables en largeur;
• possibilité d'installer jusqu'à 15 paires de couteaux circulaires.
