Description

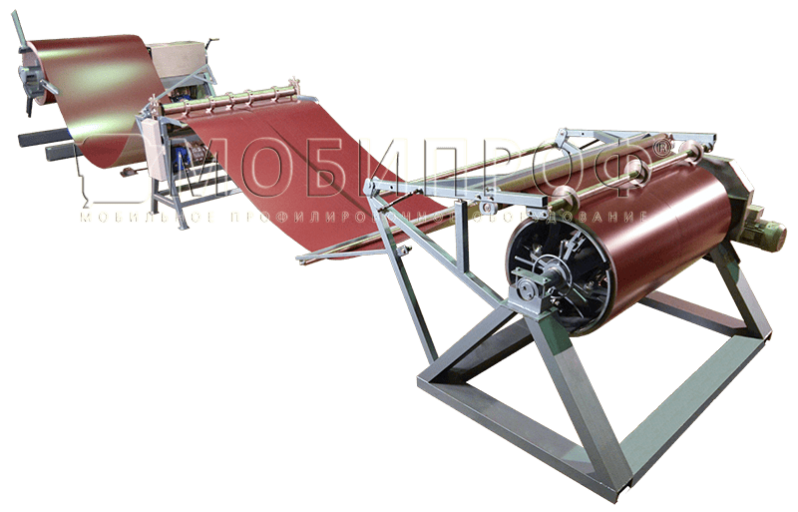

La ligne de coupe longitudinale est destinée à couper du métal en bandes d'une largeur donnée, puis enrouler en rouleaux.

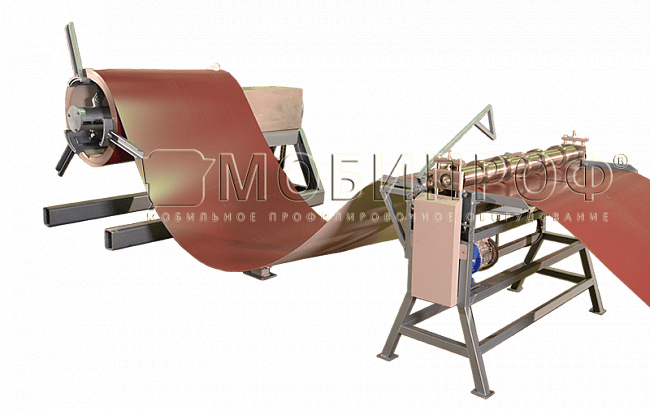

Système et caractéristiques de la ligne pour la coupe longitudinale du métal

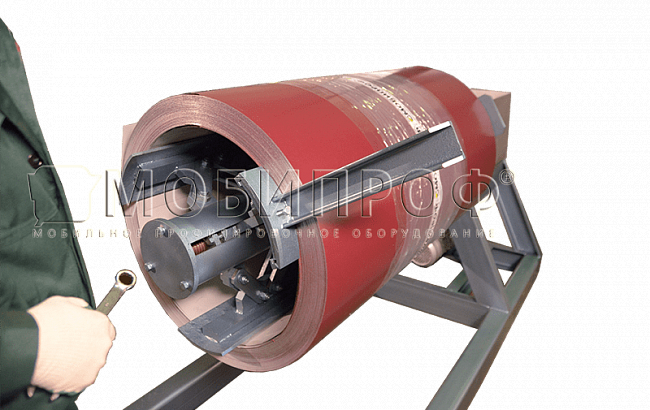

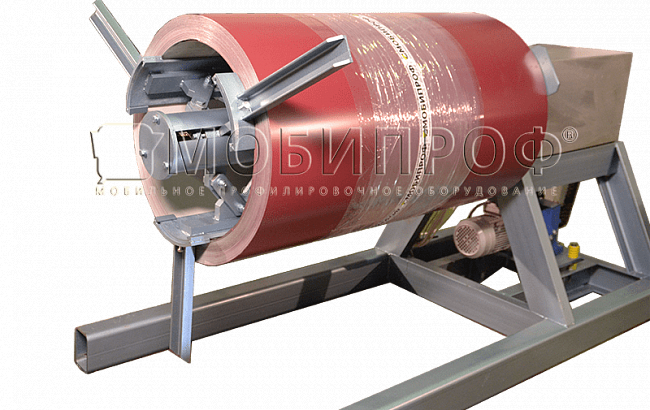

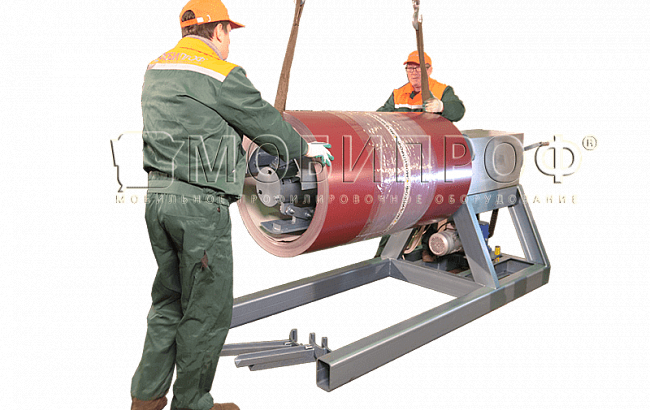

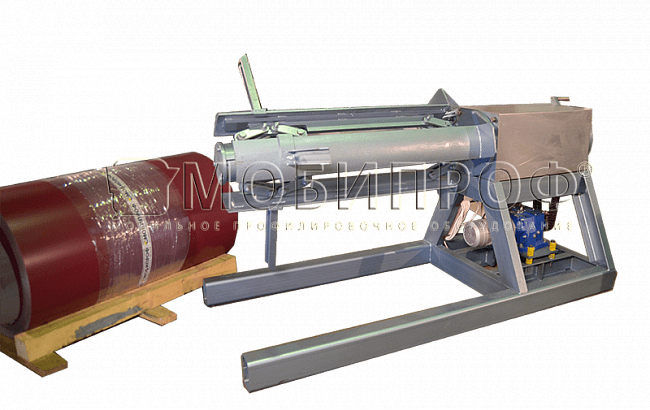

Le métal en rouleaux est fourni dans la ligne à l'aide d'un dérouleur saillant de transmission d'une capacité de levage de 5 tonnes. La conception du dérouleur saillant facilite l'installation et le retrait du rouleau. Le desserrage des pinceaux du dérouleur s'effectue manuellement en tournant la poignée. Afin d'éviter le déplacement du rouleau lors du déroulement, des butées sont installés sur les pinceaux.

Pour la fourniture de métal en rouleaux dans la machine, le dérouleur est équipé d'un mode de commande manuel. Une fois le métal fourni à la machine, un capteur de position sans contact est placé sous la bande et le mode de commande du dérouleur automatique est activé.

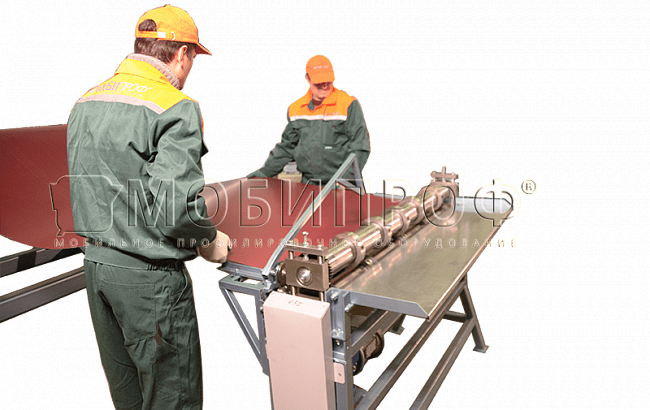

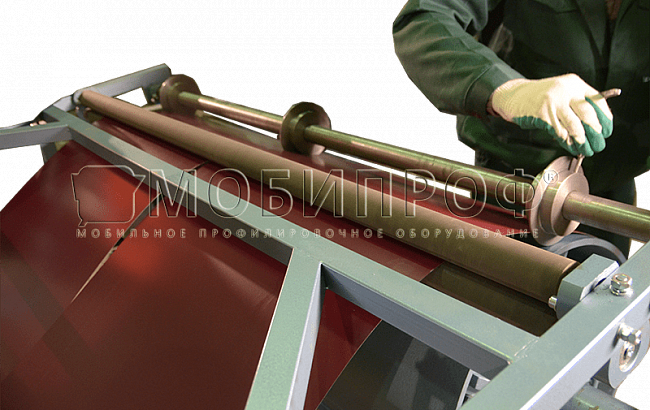

La coupe du métal s'effectue sur la machine SPR-1250/5-A  à l'aide d'une cisaille circulaire. Dans sa configuration standard, la machine est equipée de 5 paires de couteaux de coupe longitudinale. Lors de la coupe d'un rouleau de 1250 mm de largeur en deux parties, il n'est pas nécessaire de retirer l'outil de la coupe, il suffit de laisser les couteaux centraux en position de travail et les autres peuvent être déplacés à coté.

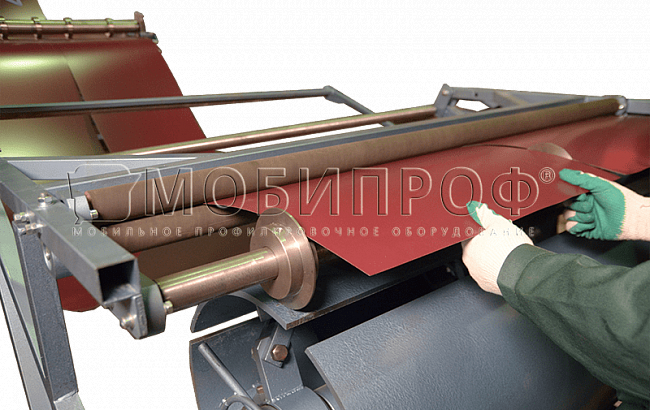

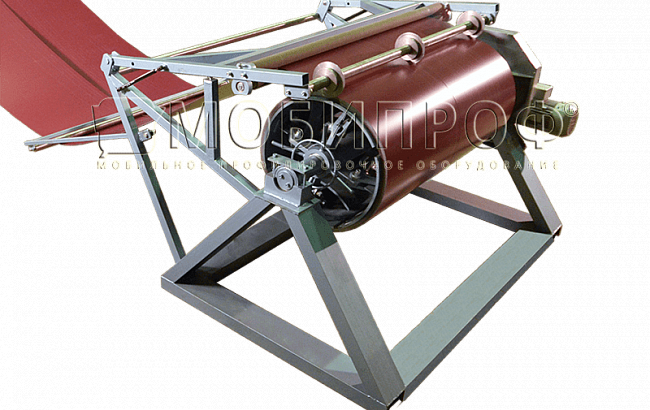

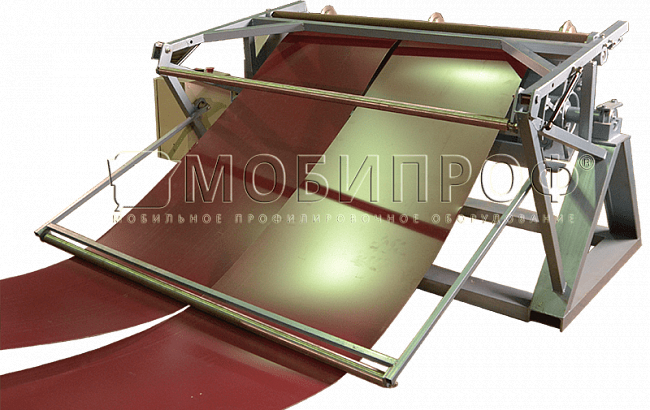

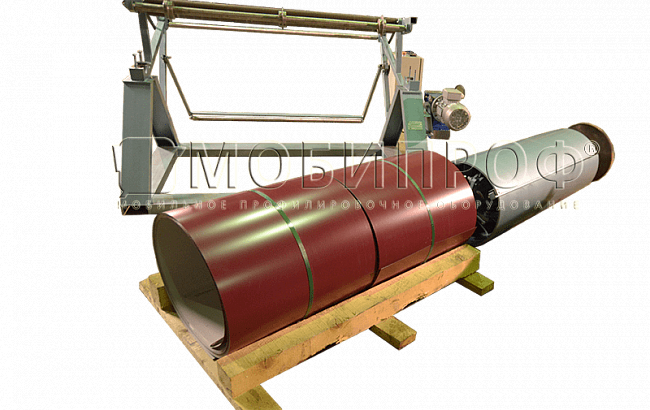

Après la coupe, le métal coupé est rentré dans un dérouleur. Lors de l'enroulement, les premières passes sont effectués en mode manuel, puis l'enrouleur est activé en mode contrôle automatique.

La productivité de la ligne de coupe longitudinale du métal en rouleaux est déterminée par la vitesse de coupe du métal sur la machine correspondante. Les systèmes de contrôle indépendants du dérouleur et de l'enrouleur permettent d'ajuster automatiquement la vitesse de déroulement et d'enroulement, en synchronisant avec la machine. Il n'est pas nécessaire de faire un système de contrôle commun pour toute la ligne.

Après l'arrêt de la ligne pour la coupe longitudinale de l'acier en rouleaux, l'arrêt automatique de tous les équipements impliqués se produit : du dérouleur et de l'enrouleur. Pour retirer la bande à tubes, l'arbre avec des rouleaux enroulés est retiré du cadre, les pinceaux sont serrés, puis l'arbre est retiré.

L'un des principaux avantages de la ligne est une longueur courte et l'absence de fosse de stockage pour la bande à tubes. Si nécessaire, le dérouleur peut être remplacé par un modèle avec une capacité de levage plus élevée.

Avantages
  • large gamme d'épaisseurs du métal traité (0,35–1,5 mm);
  • mobilité;
  • disposition libre (il n'y a pas de reliure rigide d'une unité à une autre, il est possible d'equiper la ligne ou de changer d'une unité à une autre);
  • possible d'utiliser chaque unité séparément;
  • petites dimensions de la ligne (longueur de ligne de seulement 10 m);
  • absence de fosse de stockage pour la bande à tubes;
  • mode de fonctionnement automatique et manuel.
Caractéristiques
Vitesse maxi, m/min 10
Capacité de la coupe longitudinale, mm 0,35 - 0,8
Largeur maxi de bobine, mm 1250
Largeur de coupe minimale, mm 80
Longueur de la coupe longitudinale, mm
Nombre de couteaux installés, paire 5
Nombre maximum possible de couteaux, paire max 15
Largeur maxi de bobine, mm 1250
Poids maximal par bobine, kg 5000
Largeur du l'enroulement, mm 1250
Poids maximal par bobine, kg 8000
Mode de fonctionnement, type semi-electric
Nombre d'employés, pers. 1-2
Consommation de puissance, kW 6
Tension d'alimentation, V 220
Dimensions, L×l×H, mm 10000x2500x1350
Poids, kg 2680
Configuration et options
Machine pour la coupe longitudinale SPR-1250/5-A, couteau circulaire pour la coupe transversale, variateur de fréquence, dérouleur saillant à transmission KR-5,0, enrouleur DNM-10.
Options
Couteaux de coupe longitudinale pour la SPR-1250/5-А/ASU
Couteaux étroits de coupe longitudinale
