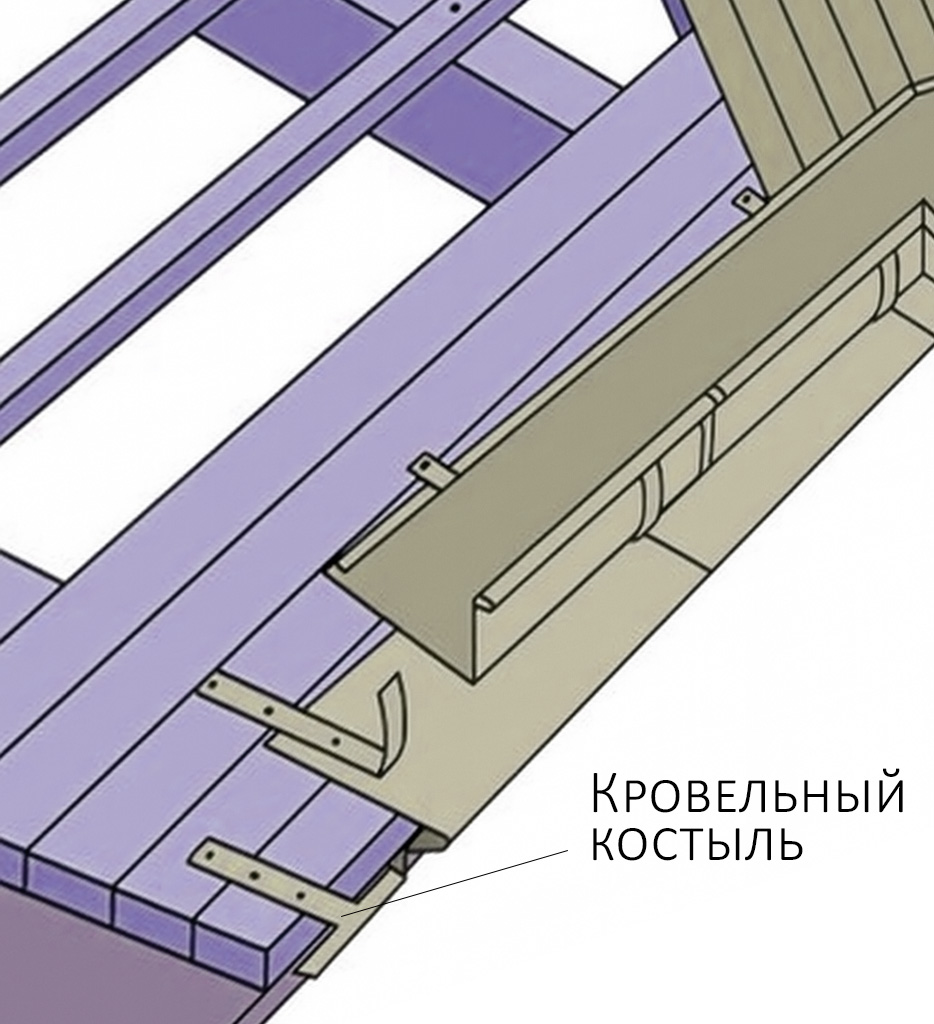

Кровельные костыли это – вспомогательные несуще-крепежные элементы кровельных конструкций. Изделия применяют для фиксации и усиления крышек парапетов, карнизных свесов, укрепления фартуков мест примыканий к дымоходам, вентиляционным шахтам, монтажа водосточных желобов. Костыли также используют для предотвращения деформации листов фальцевых покрытий и металлочерепицы на кровлях с небольшим уклоном в местах оттока воды в сливные водосточные системы.
Типы и конструкции кровельных костылей

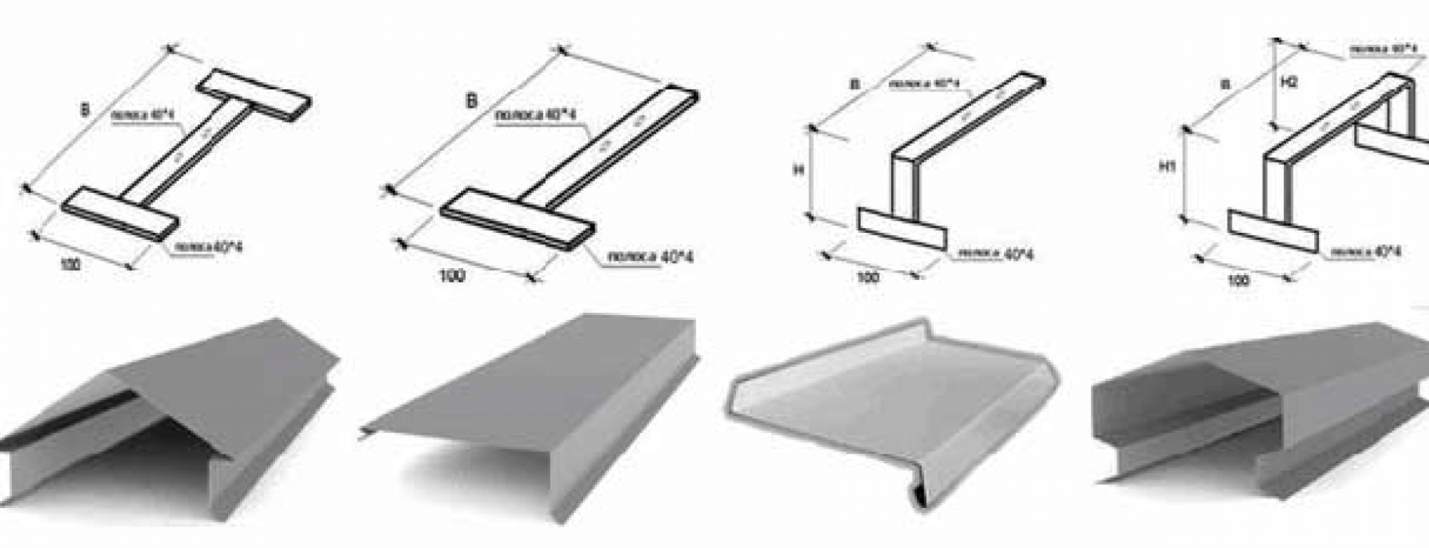

Классификация кровельных костылей осуществляется по форме несуще-крепежных элементов. По конфигурации различают:

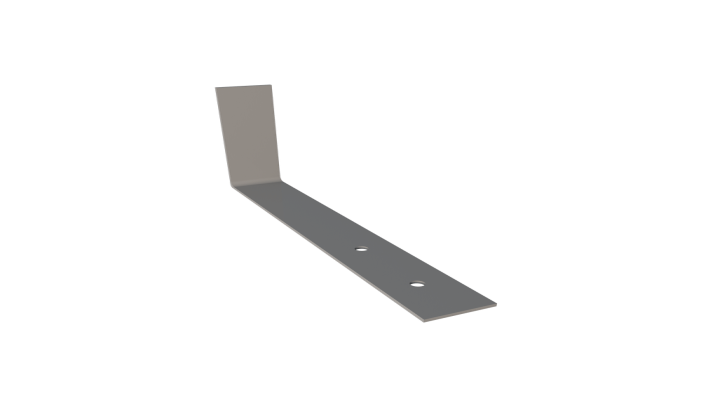

- Г-образные костыли. Представляют собой металлическую полоску, согнутую под углом 90°. Элементы конструкции кровель используются для крепления водосточных систем, свесов и т.д.

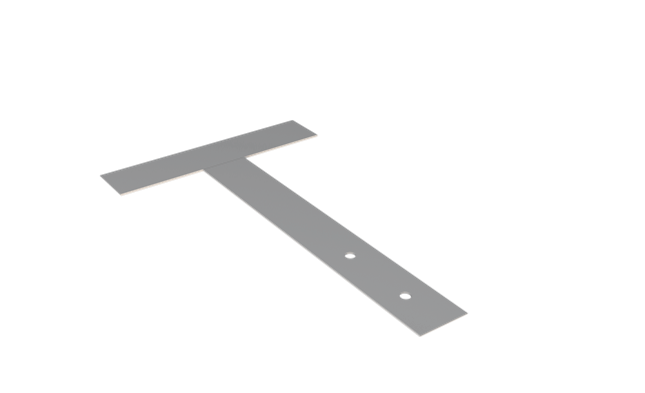

- Т-образные костыли. Металлические изделия, выполненные в форме буквы «Т». Вспомогательные кровельные комплектующие применяют для фиксации массивных элементов, опорная площадка позволяет равномерно распределить нагрузку.
- Н-образные костыли. Представляют собой две коротких полосы, скрепленные с длинной полоской посередине в форме буквы «Н». Изделия используются для фиксации двухсторонних элементов, покрытий между стеной и вентилируемым фасадом.

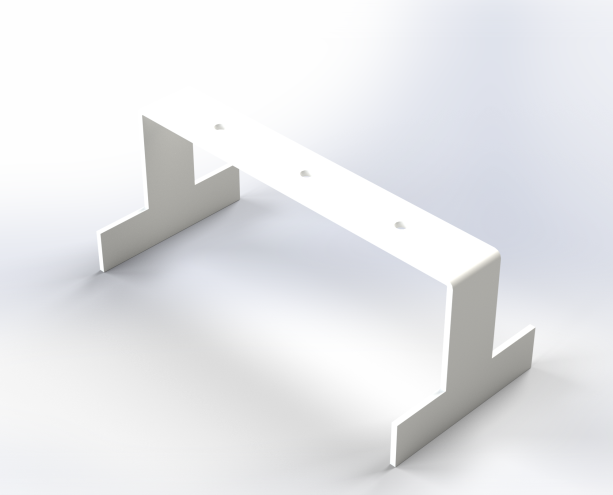

- П-образные костыли. Применяются для монтажа крышек парапетов или фартуков кровли.

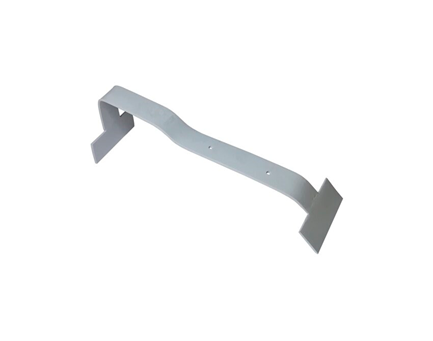

- Гнутые костыли. Используются для крепления крышек покрытия парапетов с уклоном в сторону крыши.
Размеры и форма комплектующих не стандартизируются, крепежно-несущие изделия производят по Техническим Условиями производителя. Конфигурацию выбирают исходя из формы и габаритов свесов, фартуков мест примыканий.
Например, размерный ряд длины горизонтальной части Г-образных костылей составляет:
- 120…150 мм – для монтажа свесов на кровлях с узким карнизом и небольшим уклоном скатов.
- 180…220 мм – для организации фартуков на крышах со скатами 20-45°.
- 250-300 мм – для свесов кровель с карнизами увеличенной ширины.
- 350-400 мм – для фартуков крыш сложной фасонной формы.
Размерный ряд высоты вертикальной части изделий для усиления и крепления кровельных конструкций включает изделия:
- 50-80 мм — для крыш с плоской поверхностью и оформления и парапетов.
- 100-150 мм – для скатных кровель со стандартным уклоном до 45°.
- 180-250 мм – для крыш со значительным уклоном.
- 300-400 мм – для крыш нестандартной формы.
Ширину и толщину выбирают исходя из снеговой и ветровой нагрузки. Для средней полосы России она обычно составляет 40-80 мм и 4-6 мм соответственно. Для южных регионов с низким уровнем осадков и невысоким образованием наледи – 20-30 мм и 2-3 мм, для районов с сильными ветрами и значительными снегопадами от 100 мм и от 6 мм.
Материалы для изготовления и защита от коррозии
Самый распространенный материал для производства кровельных костылей – углеродистая сталь обыкновенного качества марок Ст. Выпускают:
- Стальные костыли без грунтовки. Изделия не имеют защиты от коррозии, их используют в монтаже кровель временных построек, гаражей и аналогичных объектов.
- Грунтованные изделия. Костыли покрыты изолирующим от окружающей среды составом. Для защиты от ржавчины также используют грунтовки, замедляющие химические реакции окисления.
- Костыли с порошковой окраской. Слой лакокрасочного материала защищает металл от контакта с кислородом воздуха и влаги.
Выпускают также несуще-крепежные элементы из оцинкованной стали, полимерных материалов. Медные и алюминиевые костыли изготавливают на заказ.
При выборе важно учитывать электрохимическую совместимость с металлом кровельного покрытия. В противном случае возникает интенсивная коррозия металлических частей. Медные и алюминиевые кровли несовместимы со сталью, для таких настилов требуются костыли из соответствующих металлов, полимеров, изделия, покрытые изолирующей грунтовкой или порошковой краской для исключения контакта несовместимых материалов. Стальные элементы кровли подходят к настилу из того же металлопроката.
Монтаж кровельных костылей
При монтаже несуще-крепежных элементов требуется руководствоваться общими указаниями по укладке кровельных покрытий, техникой безопасности и рекомендациями специалистов. Прежде всего, определяют расстояние между костылями. При монтаже водосточных желобов шаг между крепежными элементами составляет:
- 500-700 мм для зон с невысоким средним уровнем осадков.
- 400-500 мм для регионов с интенсивными дождями и снегопадами.
Для крышек парапетов и примыканий расстояние между изделиями:
- 600-800 мм для легких покрытий.
- До 600 мм для настилов из тяжелых материалов.
При установке отливов и свесов шаг между кровельными костылями должен составлять от 400 до 700 мм.
Далее выбирают крепежные метизы. Для фиксации на деревянную обрешетку или другие элементы конструкции кровли из дерева требуются саморезы из оцинкованной стали диаметром до 8 мм, длиной не меньше чем на 40 мм больше толщины костыля. Для крепления к бетону или кирпичу необходимы дюбели или анкеры диаметром до 10 мм. Для фиксации к металлическому покрытию используют самосверлящие саморезы с полимерными шайбами или вытяжные заклепки.
При монтаже нужно учитывать температурное расширение материалов. Для этого оставляют минимальные зазоры между планками или крышками парапетов, для фиксации элементов большой площади пользуется костылями с отверстиями в форме эллипса.
Для сохранения влагонепроницаемости применяют метизы с полимерными прокладками, обрабатывают стыки герметиком, фиксируют костыли в верхней части профилированных покрытий.
Монтажные работы выполняют в несколько этапов:
- Подготовка. Определяют вылет и уклон, размечают места расположения кровельных костылей, при необходимости усиливают обрешетку в точках фиксации.
- Крепление несущих изделий. Фиксируют костыли к основанию саморезами или анкерными крепежами, выверяют линии установки.
- Установка отливов, свесов или крышек. Закрепляют профиль на костылях с помощью саморезов или заклепок, проверяют горизонтальность и вертикальность.
Завершает работы проверка качества креплений и отсутствия деформаций, герметизация примыканий.
Ряд кровельщиков использует стальные полосы с отверстиями вместо специально изготовленных костылей. Расход таких элементов гораздо выше, так как расстояние между ними приходится делать гораздо меньше. Кроме того, металлические полосы не имеют защиты от коррозии и относительно быстро ржавеют.
При монтаже кровельного покрытия важны все нюансы. Так ошибки при установке костылей могут привести к деформации покрытия, застоям воды и быстрой коррозии настила, повреждениям свесов и отливов под влиянием снега или ветра.
